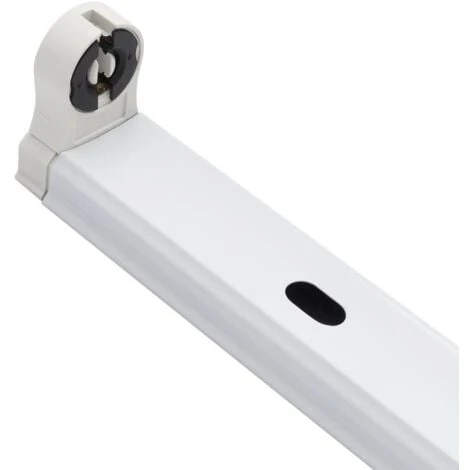

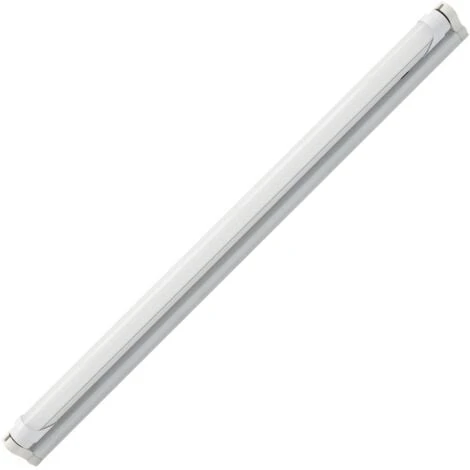

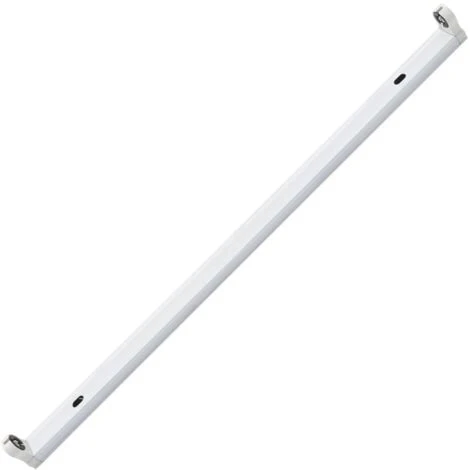

Réglette Pour Tube LED 90cm T8 Aluminium

Cette réglette est conçue pour les tubes LED T8 aussi bien connexion latérale que des 2 côtés. La réglette inclus déjà suffisamment de câble pour réaliser le pré-câblage souhaité. Elle se branche au secteur par les câbles phase et neutre.

Pour alimenter les tubes avec connexion 1 côté, il faut tenir compte de la sérigraphie qu’indique le tube avec connexion sur 1 seul côté à l’une de ses extrémités. Cette sérigraphie indique le côté sur lequel le tube doit être alimenté. Vous devez placer la partie du tube avec l’indication sur le support de la réglette avec les fils rouge et marron. Ensuite, nous alimenterons la réglette à l’aide des fils rouges et marron au secteur. (Voir schéma)

Pour alimenter les tubes avec connexion des 2 côtés, vous allez placer le tube mais cette fois-ci vous allez alimenter la réglette à l’aide des câbles rouge et bleu (voir schéma).

* Pour une mise à la terre, vous devez brancher le fil de terre à la carcasse de la réglette.

FICHE TECHNIQUE:

Dimensions: 33x14x900 mm
Certificats: CE & RoHS,UKCA
Garantie: 3 ans
